Современная цифровая среда немыслима без средств визуального отображения информации, ставших основным инструментом взаимодействия человека с контентом. В основе индустрии лежат две технологии, противопоставление которых зачастую носит условный характер. Жидкокристаллические системы прошли путь от простейших индикаторов до сложных многослойных панелей, обеспечивающих точность передачи данных на смартфонах, мониторах и масштабных информационных табло.
Понимание фундаментальных различий между этими решениями необходимо для ориентации в условиях маркетингового давления. Выбор конкретного способа генерации изображения определяет не только визуальное восприятие картинки, но и эксплуатационный ресурс устройства. Глубокое понимание природы дисплейных интерфейсов позволяет осознать, как цифровые сигналы преобразуются в световой поток, формируя комфортную среду для работы и отдыха.
Технологические отличия и принципы работы панелей
Для понимания разницы между рассматриваемыми технологиями необходимо изучить их внутреннюю архитектуру, напоминающую сложный многослойный механизм. Несмотря на внешнее сходство, процессы генерации светового потока и управления им в разных поколениях устройств существенно различаются.
Жидкокристаллические панели (LCD) функционируют по принципу управления потоком, проходящим сквозь слой вещества, сочетающего свойства жидкости и кристаллической решетки. Его толщина в современных матрицах составляет около 5 микрон. В отсутствие электрического поля молекулы ориентированы определенным образом, свободно пропуская свет, а при подаче напряжения от 0 до 5 В они меняют положение, блокируя фотоны.
Механика формирования изображения жидкокристаллической матрицей
В основе любого ЖК-дисплея лежит принцип управления внешним светом, проходящим через структуру «светового затвора». Жидкие кристаллы сами по себе не излучают фотоны, они выполняют роль активных фильтров, блокирующих поток или пропускающих его к пользователю. Этот процесс становится возможным благодаря способности микрочастиц менять пространственную ориентацию под воздействием электрического поля.
Конструкция типичной панели включает несколько функциональных слоев:
- задний поляризационный фильтр — отсекает волны, не соответствующие определенной плоскости колебаний;
- слой жидких кристаллов — выступает в роли управляемого активного вещества, поворачивающего плоскость поляризации;
- светофильтры RGB — окрашивают проходящий белый свет в красный, зеленый или синий цвета для формирования пикселей;
- передний поляризатор — пропускает только тот свет, который был корректно «повернут».
Когда на конкретный субпиксель подается напряжение, молекулы выстраиваются в заданном порядке. В зависимости от интенсивности сигнала они меняют угол поляризации так, чтобы через внешний фильтр прошло строго определенное количество излучения. Если напряжение отсутствует, структура полностью блокирует свет, создавая темную точку. Этот механизм позволяет регулировать яркость каждого из миллионов элементов, формируя детализированное изображение.
Эволюция источников света: от люминесцентных ламп к полупроводникам
Ключевой технологический водораздел между LCD и LED-устройствами пролегает в области создания фонового освещения. В классических системах применялись люминесцентные лампы с холодным катодом (CCFL). Эти источники представляли собой стеклянные трубки, наполненные инертным газом и парами ртути. При подаче высокого напряжения газ ионизировался, заставляя люминофор излучать белый свет. Такая система имела конструктивные ограничения: значительную толщину корпуса и сложность реализации равномерного освещения больших площадей.
С появлением LED-технологии на смену лампам пришли миниатюрные светоизлучающие диоды. Эти полупроводниковые приборы преобразуют ток непосредственно в видимое излучение. Переход на них позволил радикально уменьшить габариты, так как диоды занимают в десятки раз меньше места, чем газоразрядные трубки. Кроме того, полупроводники обладают высоким КПД и мгновенно выходят на рабочий режим, что повышает эффективность управления световым потоком.
Технология самоизлучающих диодов
В отличие от гибридных решений, существуют «чистые» светодиодные дисплеи, где жидкокристаллическая матрица отсутствует. В таких системах каждый пиксель сам является источником света за счет электролюминесценции в p-n-переходе. При подаче тока электроны рекомбинируют, высвобождая энергию в виде фотонов, цвет которых зависит от материала (например, InGaN для синего и зеленого спектров).
Такая архитектура исключает необходимость в фоновой подсветке и световых затворах, обеспечивая мгновенный отклик менее 1 мс. В профессиональных решениях пиксель формируется кластером из красного, зеленого и синего элементов. Это позволяет достичь абсолютного черного цвета, так как для его отображения диод просто полностью отключается, не создавая паразитных засветов.
Основные конфигурации и возможности светодиодной подсветки
Способ интеграции светодиодов в конструкцию экрана напрямую определяет эстетические параметры устройства и фундаментальные характеристики качества картинки. Инженерные решения в этой области прошли путь от простых боковых линеек до массивов из тысяч независимых источников света.
Используемая подсветка классифицируется по технологии монтажа элементов на печатную плату. Это определяет не только физический размер пикселя, но и устойчивость экрана к внешним воздействиям. Самые современные методы позволяют создавать дисплеи с шагом менее 1 мм, что делает их пригодными для просмотра с критически близкого расстояния.
Геометрия размещения светодиодов в корпусе устройства
Расположение светоизлучающих элементов внутри модуля является определяющим фактором для распределения яркости по поверхности матрицы. Производители используют два базовых подхода, каждый из которых имеет свои эксплуатационные нюансы.
Edge LED
Технология подразумевает размещение светодиодных лент по периметру экрана — обычно вдоль боковых граней или нижней кромки. Свет направляется в светорассеивающую пластину, которая перераспределяет излучение по всей площади. Основной плюс метода — возможность создания ультратонких корпусов, так как за самой ЖК-панелью не требуется места для диодов. Решение оптимально для стильных телевизоров и компактных ноутбуков. Однако такая конструкция иногда страдает от «засветов» — неравномерной яркости, заметной в темных сценах по краям экрана.
Direct LED
При использовании данной архитектуры светодиоды монтируются непосредственно за жидкокристаллическим слоем, равномерно распределяясь по всей площади задней стенки. Механизм исключает необходимость в сложных световодах, так как каждый участок матрицы подсвечивается элементами, расположенными прямо за ним. Подход обеспечивает высокую равномерность освещения без ярких пятен или темных провалов. Хотя такие устройства обычно толще боковых аналогов, они гарантируют стабильное изображение, важное для профессиональных мониторов и качественных домашних кинотеатров.
Технологии локального управления яркостью и Mini-LED-решения
Современные системы подсветки активно участвуют в формировании динамического диапазона изображения. Ключевым инструментом выступает Local Dimming (локальное затемнение). Его суть состоит в разделении массива светодиодов на независимые зоны, яркость которых регулируется процессором в реальном времени.

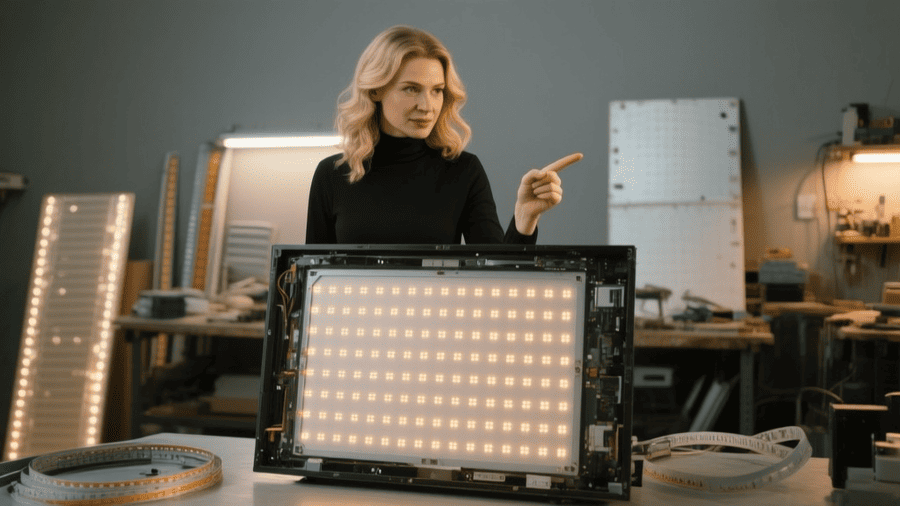

Если в кадре отображается темный объект, источники за этим участком отключаются или снижают интенсивность свечения. Это позволяет добиться глубокого черного цвета. Развитием идеи стала технология Mini-LED, где вместо сотен стандартных диодов используются тысячи микроскопических излучателей. Благодаря их малому размеру зоны затемнения становятся настолько мелкими, что паразитные ореолы вокруг ярких объектов практически исчезают, а уровень контрастности приближается к OLED-панелям.
Классификация светодиодных модулей по типу монтажа
В индустрии профессиональных дисплеев выделяют три ключевых типа монтажа элементов: dIP, SMD и COB. Каждый из них адаптирован под специфические условия.
Таблица: сравнение технологий монтажа светодиодов по характеристикам и применению
|
Технология |
Ключевые особенности |
Область применения |
|
DIP |
Высокая яркость (до 8000 нит), колбовая структура светодиодов |
Уличные медиафасады и наружная реклама |
|
SMD |
Широкие углы обзора (160°), шаг пикселя 1–10 мм |
Внутренние экраны и видеостены |
|
COB |
Эффект монолитного изображения, сверхвысокая плотность чипов |
Дисплеи с максимальным разрешением |
Сравнительный анализ качественных характеристик технологий
Прямое сопоставление возможностей систем отображения позволяет выявить их реальную ценность в различных сценариях. Эволюция от ламповых систем к полупроводниковым принесла не только уменьшение габаритов, но и качественный скачок в восприятии визуального контента.
Светодиодные системы превосходят классические LCD по долговечности. Если лампы CCFL теряют до 50 % яркости уже через 15–20 тысяч часов эксплуатации, то полупроводники сохраняют характеристики на протяжении 50–100 тысяч часов. Это делает LED-технологию более выгодной инвестицией для бизнеса и долгосрочного домашнего использования.
Визуальные параметры изображения и качество цветопередачи
Преимуществом современных панелей является значительный запас яркости, в профессиональных моделях превышающий 1000 нит. Это достигается за счет высокой светоотдачи полупроводников при низких затратах энергии. Для сравнения: ламповые панели редко преодолевали порог в 500 нит. Высокая интенсивность света критически важна при работе под прямыми солнечными лучами или при воспроизведении HDR-контента.
В вопросе контрастности и цветопередачи показатели распределяются следующим образом:
- глубина черного — системы с зональным управлением обеспечивают насыщенный черный цвет, в то время как ламповые модели всегда дают темно-серый оттенок;
- цветовой охват — использование светодиодов с квантовыми точками расширяет палитру, обеспечивая естественность оттенков;
- время отклика — полупроводниковые элементы быстрее выходят на заданную яркость, минимизируя размытие в динамичных сценах.
Углы обзора зависят от типа матрицы (IPS, VA или TN) сильнее, чем от подсветки. Однако светодиоды за счет направленности света и микролинз помогают сохранять стабильность картинки при взгляде под углом до 178 градусов.
Эксплуатационные показатели: энергоэффективность и долговечность
С точки зрения экономики владения LED-дисплеи превосходят ламповые аналоги. Их энергопотребление в среднем на 40 % ниже, что объясняется отсутствием необходимости в высоком напряжении для ионизации газа и минимальным тепловыделением. В масштабах офиса такая экономия существенно снижает общие расходы и нагрузку на системы кондиционирования.
Средний срок службы полупроводниковой подсветки составляет около 100 000 часов. Ламповые системы деградируют в 5 раз быстрее, а их спектр со временем желтеет. Кроме того, современные панели экологически безопасны, так как не содержат ртути, что упрощает их утилизацию по сравнению с газоразрядными источниками.
Сравнительные характеристики типов матриц
Выбор часто сводится к подбору типа используемой структуры:
- TN-матрицы отличаются минимальным временем отклика (около 1 мс), что критично для киберспорта, но имеют узкие углы обзора.
- IPS-панели обеспечивают точную цветопередачу и широкие углы, являясь стандартом для дизайнеров.
- VA-матрицы (Vertical Alignment) предлагают самый высокий статический контраст (до 5000:1) и глубокий черный цвет, демонстрируя изображение, максимально приближенное к кинематографическим стандартам.
Рекомендации по выбору устройства для различных задач
Грамотный подбор технологии требует сопоставления технических параметров с реальными условиями. Не существует универсально лучшего экрана — есть решения, максимально эффективно справляющиеся с конкретными задачами пользователя.
Для правильного выбора светодиодных экранов важно учитывать шаг пикселя (pixel pitch). Для помещений оптимальное расстояние просмотра рассчитывается просто: шаг в миллиметрах умножается на 1,5–2. Например, для панели P2 комфортная дистанция начинается с 3–4 метров.
Выбор дисплея для дома, работы и развлечений
Для домашнего использования приоритеты распределяются между качеством картинки и комфортом для зрения. Если целью является кинотеатр, стоит выбирать модели с Direct LED и VA-матрицей для глубокого контраста. Для геймеров ключевым параметром станет частота обновления 120–144 Гц, гарантирующая плавность движений.
При подборе монитора для профессиональной деятельности рекомендации следующие:
- графический дизайн — приоритет IPS-матрицам для отсутствия искажений цвета;
- офисные задачи — достаточно моделей с Edge LED, яркости хватает для работы с текстами;
- универсальные задачи — Mini-LED-подсветка станет сбалансированным выбором для работы днем и отдыха вечером.
Для комфортного восприятия контента Full HD расстояние до экрана должно составлять три диагонали, а для современных 4K панелей его можно сократить до полутора без потери качества восприятия.
Критерии подбора для коммерческих и профессиональных целей
В бизнес-сегменте на первый план выходят надежность и возможность создания бесшовных поверхностей. Для конференц-залов оптимальны модульные LED-стены, которые не имеют рамок и позволяют собирать полотна любого размера. Здесь стандартным считается шаг пикселя от 1,2 до 2,5 мм.
Для наружного применения (медиафасады, билборды) используются Outdoor-решения. Они обладают яркостью до 8000 нит и защитой IP65. В таких сценариях обычные ЖК-дисплеи неприменимы, так как их подсветка слишком слабая, а жидкокристаллическая структура чувствительна к экстремальным температурам.
Экономические аспекты и стоимость владения
LED-дисплеи окупаются за 2–3 года за счет экономии электричества до 40 %. В коммерческом секторе это преимущество становится решающим для рекламных площадей большого формата. Ремонтопригодность таких систем также выше: в случае поломки достаточно заменить один компактный модуль. Повреждение же матрицы стандартного телевизора чаще всего означает полную нерентабельность ремонта.
Итоговый выбор опирается на баланс между требованиями к качеству и бюджетом. Современные полупроводниковые технологии лидируют там, где необходимы высокая яркость и долговечность. Классические системы остаются рациональным выбором для бюджетных офисных задач. Ориентируясь на условия освещения и приоритетные сценарии, можно подобрать устройство, которое обеспечит визуальный комфорт в течение многих лет.
