Характеристики и сравнение SMD светодиодов

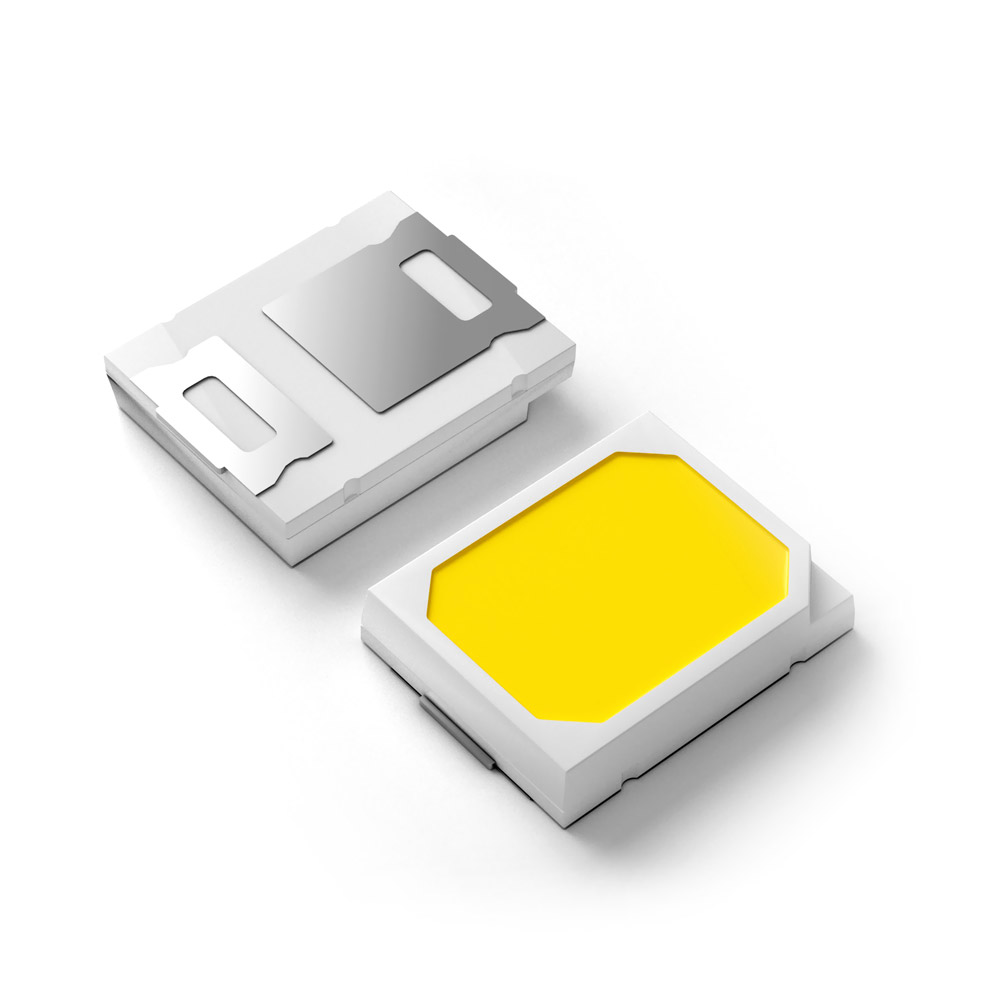

SMD-светодиоды (от англ. Surface Mounted Device — устройство для поверхностного монтажа) являются основой большинства современных LED-экранов, светильников и электронных устройств. Благодаря своим компактным размерам, высокой яркости и энергоэффективности, они вытеснили устаревшие типы светодиодов и стали незаменимыми в различных областях — от бытового освещения до профессиональных видеостен.

Однако не все SMD-светодиоды одинаковы: они отличаются по размерам, яркости, углу обзора, цветопередаче, сроку службы и другим параметрам. Эти характеристики напрямую влияют на качество изображения, долговечность оборудования и сферу применения конкретной модели.

Маркировка: что означает числовой код

Маркировка SMD-светодиодов обычно представляет собой четырёхзначное число, например SMD2121, SMD3528 или SMD5050. Эти цифры указывают на физический размер корпуса компонента в десятых долях миллиметра. Так, SMD2121 означает, что корпус чипа имеет размер 2,1 × 2,1 мм, а SMD5050 — 5,0 × 5,0 мм.

Важно понимать: размер корпуса не определяет мощность или яркость светодиода. Он лишь указывает на габариты самого элемента, что влияет, в том числе, на плотность размещения пикселей в дисплеях (pitch), теплоотвод и возможности монтажа.

Также стоит отметить, что количество кристаллов в одном чипе не отражено в маркировке и может варьироваться от 1 до 4 и более. Например, в модели SMD5050 часто используются три отдельных кристалла RGB, каждый из которых излучает свой цвет.

Мощность и яркость: как связаны и от чего зависят

Мощность светодиода измеряется в ваттах (Вт) и напрямую влияет на его яркость. Например:

• SMD-чип с мощностью 0,3 Вт может обеспечивать световой поток около 25 люмен;
• чип на 0,5 Вт — до 57 люмен.

Из этого следует ключевой параметр — светоотдача или светоэффективность, измеряемая в люменах на ватт (лм/Вт). В приведённых примерах она составляет:

• 83 лм/Вт для 0,3 Вт;
• 114 лм/Вт для 0,5 Вт.

С развитием светодиодных технологий производители достигают всё более высокой светоэффективности при меньших энергозатратах, что особенно важно для уличного освещения, рекламных щитов и видеостен. Также рост яркости при сохранении низкого энергопотребления снижает тепловую нагрузку на систему, повышая её надёжность.

Рабочая температура и степень защиты: условия эксплуатации

Эти параметры особенно важны при выборе светодиодов для наружного или промышленного применения.

• Рабочий температурный диапазон большинства SMD-светодиодов варьируется от -40°C до +60°C, что позволяет использовать их в умеренных и холодных климатических условиях.
• Однако для более суровых условий (например, северные регионы, производства с перепадами температур) стоит уточнять индивидуальные характеристики у производителя.

Степень защиты (IP) указывает на устойчивость устройства к пыли и влаге:

• IP65 — стандарт для уличных экранов и освещения. Обеспечивает защиту от дождя, брызг и пыли;
• IP67 и IP68 — пригодны для временного или постоянного погружения в воду. Используются, например, в подсветке бассейнов, фонтанов, фасадов;
• IP43 — базовая защита для внутреннего использования: от пыли, твёрдых частиц и капель влаги. Используется в декоративной подсветке, рекламных дисплеях в ТЦ, выставках.

При выборе светодиода под конкретную задачу важно учитывать, будет ли он использоваться в помещении или на улице, будет ли подвергаться воздействию влаги, конденсата или загрязнений.

Цвет свечения: оттенки и спектр

Цветовая палитра SMD-светодиодов разнообразна, что делает их универсальными для любых сценариев использования. Основные типы:

• Холодный белый (Cool White) — подходит для освещения производственных помещений, фасадов, улиц (более яркий, «синеватый» свет);
• Тёплый белый (Warm White) — ближе к естественному свету ламп накаливания, используется в интерьерах, гостиницах, ресторанах;
• RGB — включает три кристалла: красный, зелёный и синий. Путём смешивания создаётся широкий спектр оттенков;
• Монохромные:

Красный — часто применяется в информационных бегущих строках;

Зелёный, синий, жёлтый — для акцентной подсветки, декоративных решений и визуальной навигации.

Также существуют RGBW-модели, где к стандартному набору добавлен белый кристалл для более естественного отображения светлых участков.

Понимание характеристик SMD-светодиодов — ключ к правильному выбору компонентов для конкретных задач: будь то яркий рекламный дисплей, интерьерная подсветка или уличное освещение. Размер корпуса, мощность, световая отдача, защита от внешней среды и цвет свечения — всё это определяет функциональность и надёжность решения.

Правильный подбор модели не только улучшает визуальное восприятие, но и помогает оптимизировать энергопотребление, повысить срок службы оборудования и сократить расходы на обслуживание.
